Ø 单路压电陶瓷控制器
Ø 产品简介
本产品为压电陶瓷负载专用驱动器，采用数字控制模式，内部采用高速微处理器控制，响应速度快。
内置USB与RS232通讯接口，毫秒级通讯指令响应速度。
小巧便于安装的外形可灵活放置于桌面，光学平台或集成到控制柜内部。
16位电压输出与传感器反馈分辨率，可精确控制在毫伏级输出。
输出电压范围-20至+150V，可适配多种压电类负载。
输出稳定性与线性度优于0.1%，适用于高精度控制。
文波噪声小于5mV，输出电压分辨率5mV。
单通道大电流输出，可长时间驱动大容量负载。
输出电压传送返回，可远程监测输出是否正常。
驱动输出无衰减带宽高达10Khz(实际使用需考虑负载大小)。
高速串口通信，上位机指令发送至输出响应时间小于1ms。
支持数字伺服控制，可选择多种传感器类型。
传感器电压分辨率可达2mV以下，便于精确控制。
外置传感器调试接口，可进行现场调试。
提供定制化服务，可灵活定制通讯/输出接口与传感器类型。
Ø 技术参数
型号 | YE11-150-S |
供电电源 | DC24V/≥60W |
供电接口 | DC5.5-2.1母座 |
工作方式 | 数字指令控制(可选模拟输入) |
通信方式 | USB/RS232 |
通信接口 | USB-B/DB9母座 |
输出通道数 | 1 |
输出方式 | 单通道非隔离(与24V电源共地) |
输出接口 | DB9母座(驱动与传感器共同使用) |
输出电压范围 | -20～150V |
最大输出电流 | 185mA |
短路限制电流 | 70mA |
最大输出功率 | 28W |
输出阻抗 | ＜50Ω |
空载纹波 | ≤12mV |
1.5UF压电负载纹波 | ≤4mV |
输出电压分辨率 | 5mV |
空载模拟带宽 | ≥2KHZ |
输出电压相应时间 | ≤1ms (空载0-150V) |
输出稳定性 | ＜1%(25℃) F.S/8h |
传感器类型 | 全桥电阻应变计 |
传感器输出电压 | 0-10V |
传感器输出接口 | SMA同轴外螺纹内孔接口 |
传感器输出纹波 | ≤5mV |
输出电压分辨率 | 2mV |
传感器相应时间 | ≤1ms |
传感器调整接口 | 外置调零电位器与放大倍数选择开关 |
使用温度 | 10～45℃ |
相对湿度 | ＜85% |
整机重量 | 0.58Kg |

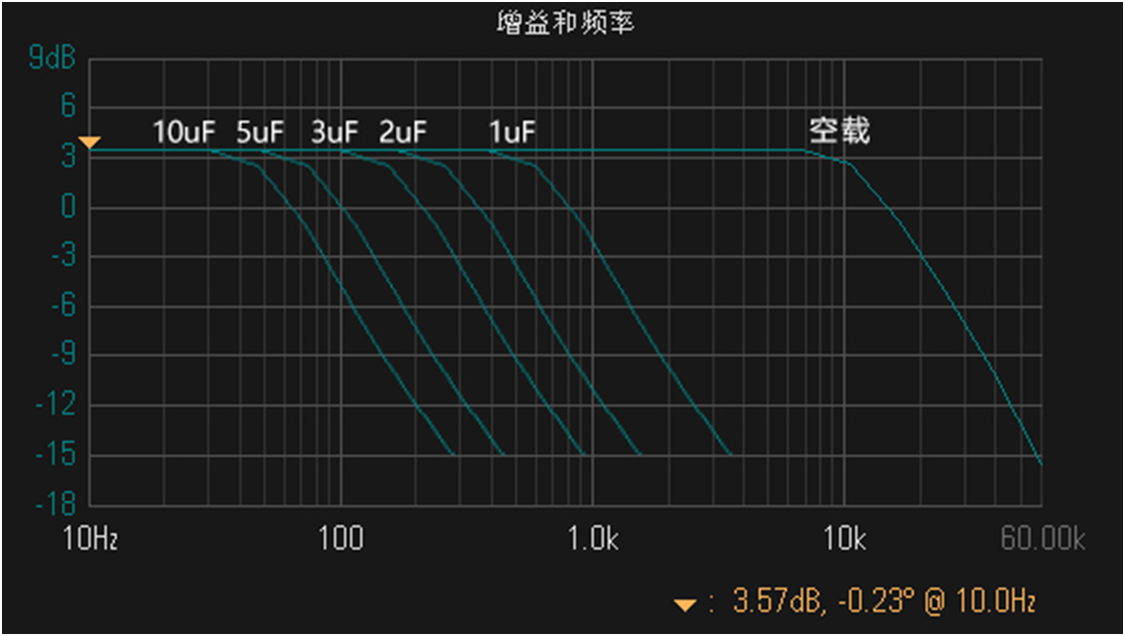

Ø 负载响应曲线
Ø

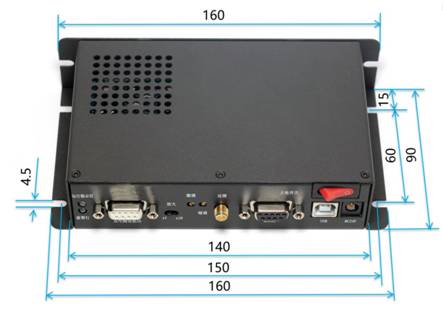

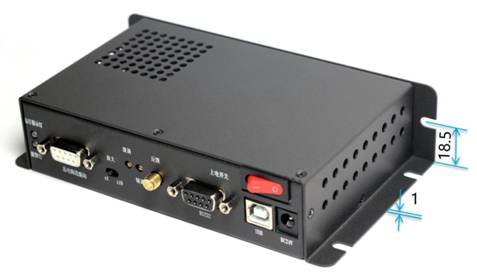

外形尺寸
