基于压电陶瓷驱动的快速偏转镜具有很高的谐振频率，扫描角度小、分辨率高、线性度好，一般应用于自适应光学、光束跟踪和稳定等需要快速响应和小角度偏转的领域。 压电偏转镜具有更快的加速度和更高的带宽，具有零摩擦和零粘力的铰链导向，并且导向精确性优良，采用传感器的闭环系统，具有很高的精确度。提供定制化服务，根据要求定制。
产品特点
高速响应
压电陶瓷驱动
紧凑型四脚架设计带共面轴消除偏振旋转
亚毫秒响应
闭环精度更高
无摩擦，高精度柔性导向系统
并联运动对增强动力和更好的多轴精度
技术参数
型号 | YG0125S | YG0182S |
输出轴方向 | θX / θY | θX / θY |
θX/θY闭环摆角(０V～120V) | 2.5 mrad±10% | 0.8 mrad±10% |
θX/θY闭环摆角(-20V～150V) | 3.5 mrad±10% | 1 mrad±10% |
传感器类型 | 应变计 | SGS |
θX/θY闭环/开环摆角分辨率 | 0.05µrad | 0.05µrad |
θX/θY闭环线性度 | 0.1 %F.S | 0.5 %F.S |
闭环重复定位精度 | 0.02%F.S | 0.2%F.S |
空载响应频率 | 3.7KHz | 2.8KHz |
阶跃时间 | 1.5ms±20% | 5ms±20% |
电压接口连接器 | 3路2路芯自动插拔连接器 | 3路2路芯自动插拔连接器 |
传感接口连接器 | 2路4芯自动插拔连接器 | 2路4芯自动插拔连接器 |
电容量 | 1.5μF±20% | 6μF±20% |
工作温度范围 | -20～80℃ | -20～80℃ |
机体材料 | 外壳不锈钢 | 外壳不锈钢 |
台面直径 | ø 25mm | Ø82mm |

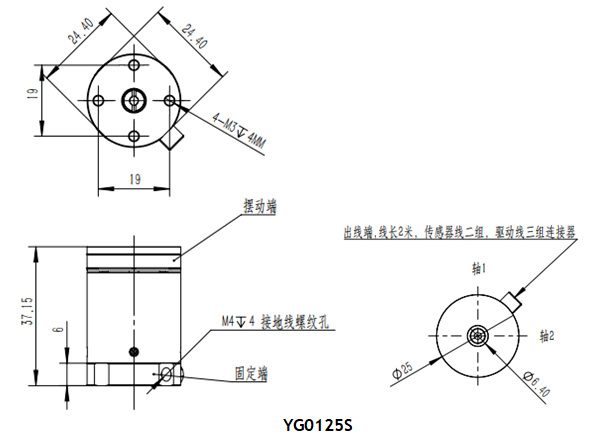

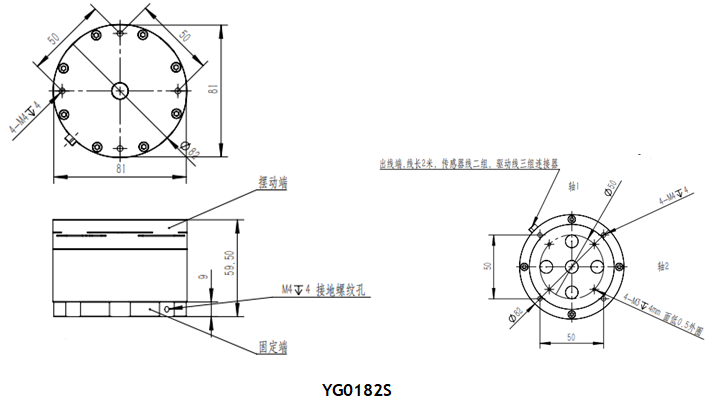

外形尺寸
