方形叠堆压电陶瓷

在线咨询

技术参数：

标准行程范围： 0 至 150 V 时，公差±10 %~20 %；

最大行程范围：-30 至 200 V 时，公差 ±10 %~20 % ；

输出力: 0 至 150 V 时；电容：公差 ±15%；

谐振频率：公差±20%；漏电流在 5min 内测得

工作电压范围：-20 ~ 150 V；

工作温度范围：-60 ~ 130 °C；

动态操作的推荐预紧力：15 Mpa；

最大预紧力：30 MPa ；

位移迟滞：±15%；

规格：

型号	尺寸A×B×L	标称行程范围	输出力	刚度	静态电容量	谐振频率
YFD1-1.51.503	1.5mm×1.5mm×03mm	3.2µm	80N	20N/µm	0.07µF	450KHz
YFD1-020210‍	2mm×2mm×10mm	10.5µm	160N	13N/µm	0.11µF	115KHz
YFD1-2.52.505	2.5mm×2.5mm×05mm	6µm	160N	27N/µm	0.10µF	250KHz
YFD1-2.52.510	2.5mm×2.5mm×10mm	11µm	250N	21N/µm	0.175µF	130KHz
YFD1-2.52.520	2.5mm×2.5mm×20mm	20.2µm	250N	11N/µm	0.36µF	68KHz
YFD1-030305	3mm×3mm×05mm	5.2µm	400N	66N/µm	0.13µF	265KHz
YFD1-030310	3m×3mm×10mm	11µm	400N	31N/µm	0.5µF	132KHz
YFD1-030320	3m×3mm×20mm	21µm	400N	17N/µm	0.8µF	65KHz
YFD1-050510	5mm×5mm×10mm	11µm	1000N	83N/µm	0.85µF	126KHz
YFD1-050520	5mm×5mm×20mm	21µm	1000N	42N/µm	1.6µF	65KHz
YFD1-050540	5mm×5mm×40mm	43µm	1000N	20N/µm	3.5µF	32KHz
YFD1-050550	5mm×5mm×50mm	57µm	1000N	16N/µm	4.5µF	25KHz
YFD1-070709	7mm×7mm×09mm	9.2µm	2000N	181N/µm	1.4µF	130KHz
YFD1-070718	7mm×7mm×18mm	18.4µm	2000N	95N/µm	2.8µF	70KHz
YFD1-070720	7mm×7mm×20mm	21µm	2000N	83N/µm	3.2µF	62KHz
YFD1-070730	7mm×7mm×30mm	38µm	2000N	43N/µm	4.6µF	42KHz
YFD1-070736	7mm×7mm×36mm	47µm	2230N	47N/µm	9.6µF	47KHz
YFD1-070745	7mm×7mm×45mm	50µm	3000N	52N/µm	10µF	27KHz
YFD1-070790	7mm×7mm×90mm	100µm	3000N	26N/µm	16µF	14KHz
YFD1-0707180	7mm×7mm×180mm	200µm	3000N	13N/µm	32µF	7KHz
YFD1-101010	10mm×10mm×10mm	10µm	4200N	73N/µm	5.0µF	2.5KHz
YFD1-101018	10mm×10mm×18mm	20µm	4200N	180N/µm	6.0µF	65KHz
YFD1-101036	10mm×10mm×36mm	40µm	4200N	95N/µm	13µF	34KHz
YFD1-101045	10mm×10mm×45mm	50µm	4200N	72N/µm	15µF	15KHz
YFD1-101090	10mm×10mm×90mm	100µm	4200N	36N/µm	30µF	10KHz
YFD1-1010180	10mm×10mm×180mm	200µm	4200N	18N/µm	30µF	5KHz
YFD1-141410	14m×14mm×10mm	10µm	7200N	654N/µm	10µF	25KHz
YFD1-141420	14m×14mm×20mm	20µm	7200N	360N/µm	15µF	15KHz

以上数据均在室温 22℃下测量所得; 最大行程范围：压电陶瓷需在给定电压内使用，超出负压使用范围压电陶瓷会反向极化，影响位移输出，超出正压使用范围会造成压电陶瓷损坏

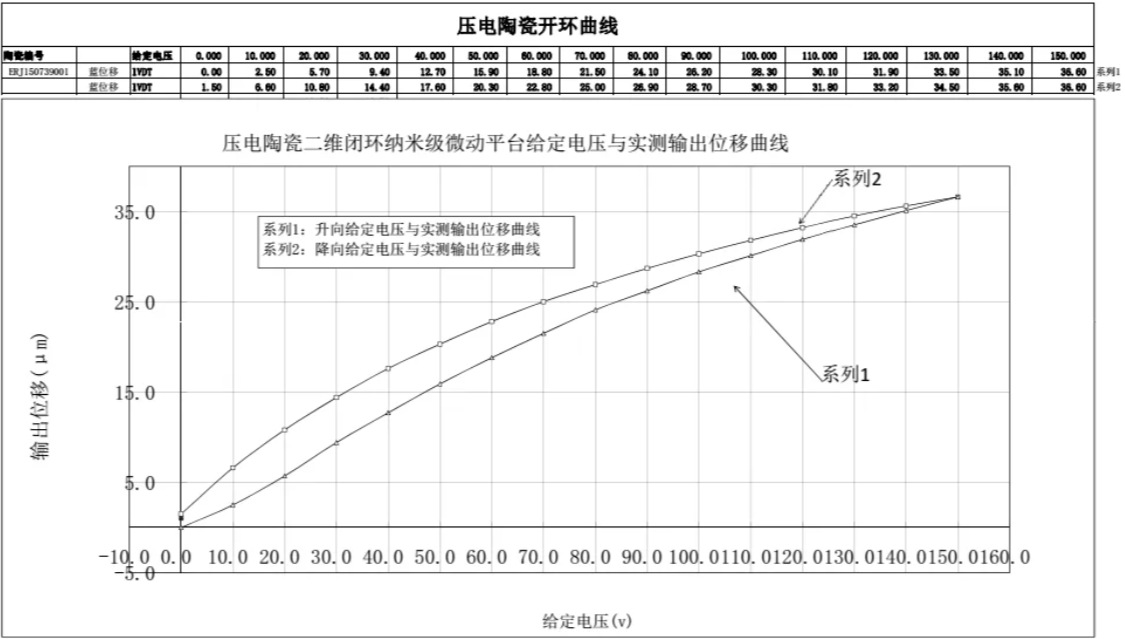

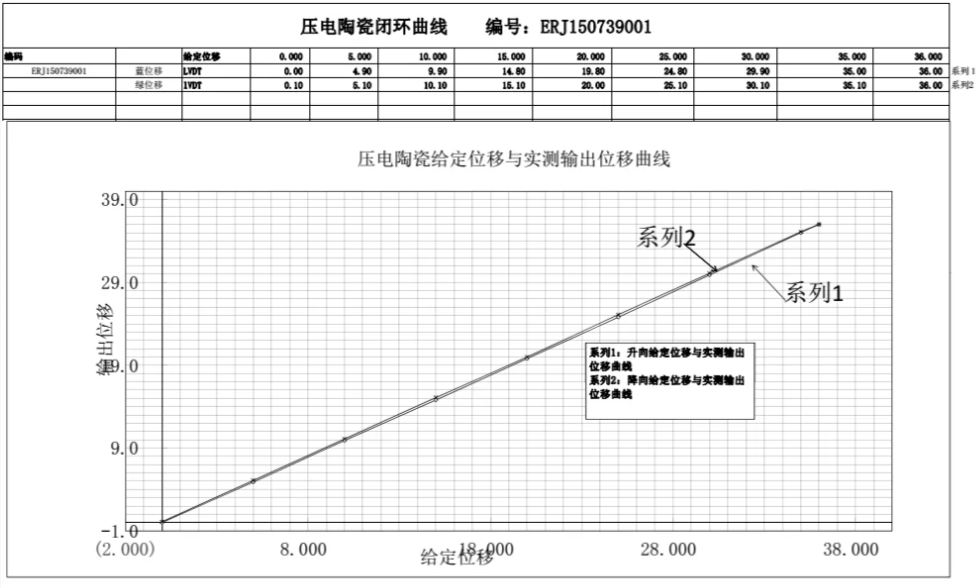

测试曲线：

方形叠堆压电陶瓷
