环形叠堆压电陶瓷,中心通孔的设计非常适合激光调谐和微量分配应用。可接受定制化设计。
技术参数:
型号 | YYKD1-6.51.510.5 | ||
标准驱动电压 (DC) | -20~150V | 位移迟滞 | <15% |
输出位移(150V) | 13μm±15% | 位移损耗 | <2.2% |
最大耐压值 | 200V | 居里温度 | 180℃ |
最大负压值 | ﹣30V | 使用温度 | ﹣60~130℃ |
最大使用频率 | 150HZ/150V | 谐振频率 | 109.6KHz |
产品尺寸(可定制) | 外径:6.5±0.01㎜ 内径:1.5±0.01mm 高度:10.5±0.02㎜ |
静态电容量 |
1.6µF±15% |
以上数据均在室温 22℃下测量所得; 最大行程范围:压电陶瓷需在给定电压内使用,超出负压使用范围压电陶瓷会反向极化,影响位移输出,超出正压使用范围会造成压电陶瓷损坏;

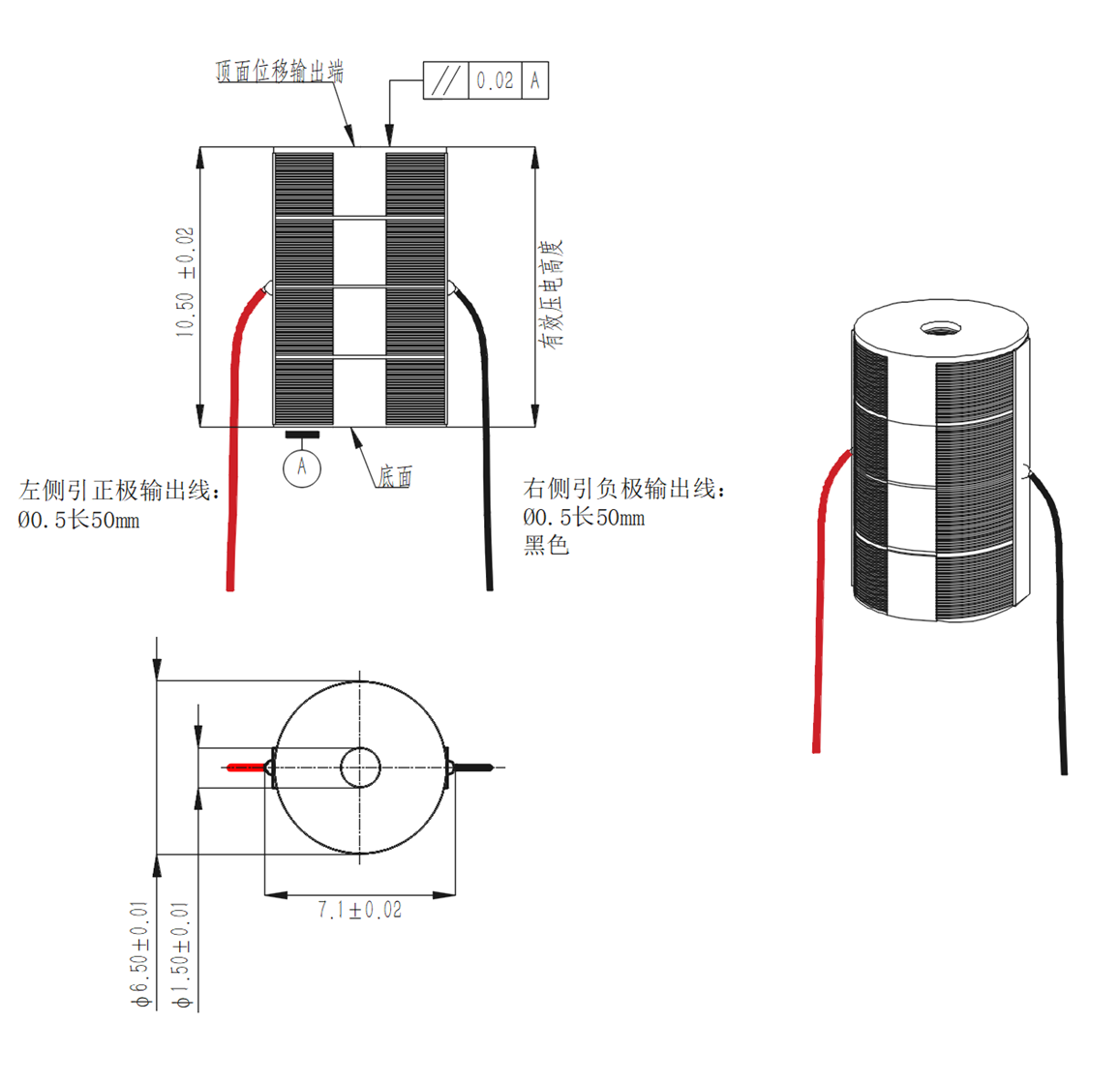

外形尺寸:

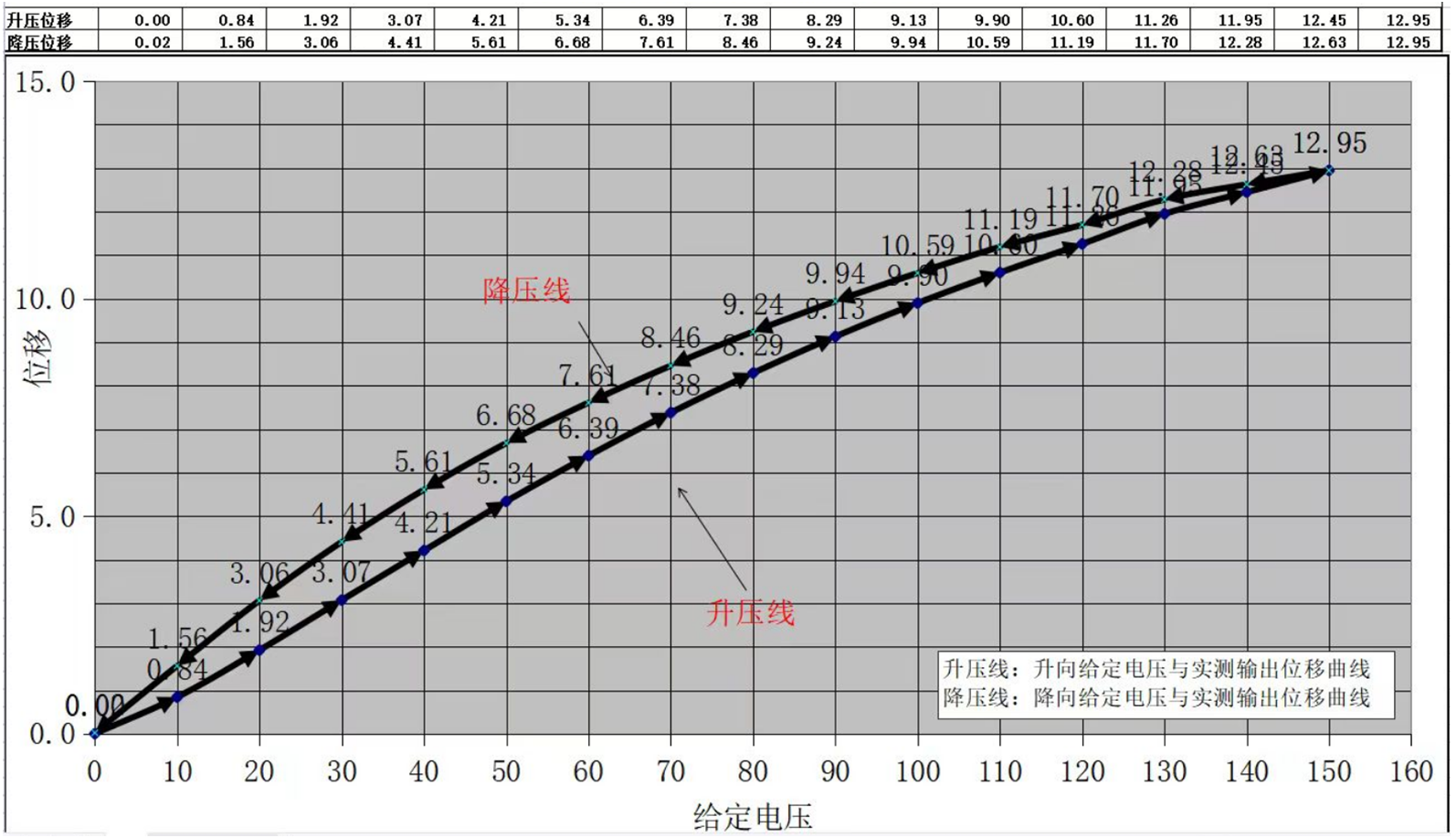

测试曲线:(开环)
注意事项
1、红色导线表示为陶瓷正极,黑色导线表示为陶瓷负极,驱动压电陶瓷时切勿把正负极接反,接反会导致压电陶瓷反向极化,从而影响位移输出。
2、压电叠堆推荐施加一个外加负载,负载应该附加到叠堆安装区域的中心位置,或在安装表面尽可能均匀分布,确保负载与叠堆接触的两个表面高度平整和光滑。压电叠堆只能承受轴向力,剪切力或扭力可能会导致机械故障。
3、堆储存温度应小于 80℃,湿度应小于 50%。
